درباره والپست (ناودانی منقطع) پانچ دار | والپست نوین
1. مقدمه
با پیشرفت صنعت ساختمان‌سازی و اهمیت روزافزون ایمنی در برابر زلزله و نیروهای جانبی، سیستم‌های مقاوم‌سازی دیوارها به مرحله‌ای رسیده‌اند که روش‌های سنتی دیگر پاسخگوی نیازها نیستند. ناودانی منقطع پانچ دار یا والپست نوین به‌عنوان راه‌حلی نوین، جایگزین روش‌های قدیمی مانند نبشی‌کشی شده و توانسته ایمنی، سرعت و بهره‌وری را بهبود بخشد.
2. ناودانی منقطع پانچ دار چیست؟
والپست منقطع پانچ دار نوعی المان فولادی است که با استفاده از اتصالات کشویی، دیوارهای غیرسازه‌ای را به اسکلت سازه متصل می‌کند. این روش با حذف اتصالات مستقیم، انعطاف‌پذیری دیوار در برابر نیروهای لرزه‌ای را افزایش داده و مانع تخریب و فروپاشی آن می‌شود.
این سیستم با طراحی و اجرای ساده، کاملاً مطابق با استانداردهای پیوست ششم آیین‌نامه 2800 زلزله بوده و امروزه در پروژه‌های ساختمانی به‌عنوان یکی از راه‌حل‌های استاندارد مورد استفاده قرار می‌گیرد.
3. مزایای استفاده از والپست نوین
- مقاومت لرزه‌ای بالا: اتصال مفصلی میلگرد بستر به ناودانی منقطع، نیروهای لرزه‌ای را به‌طور یکنواخت در دیوار توزیع می‌کند.
- کاهش هزینه‌ها: حذف اتصالات پیچیده و کاهش وزن قطعات، باعث صرفه‌جویی اقتصادی می‌شود.
- اجرای سریع‌تر: فرایند نصب این سیستم نسبت به روش‌های قدیمی مانند نبشی‌کشی، بسیار ساده‌تر و سریع‌تر است.
- بهبود ایمنی: جلوگیری از تخریب دیوار در زلزله و بادهای شدید.
- انعطاف‌پذیری بیشتر: این سیستم امکان جابجایی اندک دیوار را فراهم کرده و به افزایش عمر مفید دیوار کمک می‌کند.

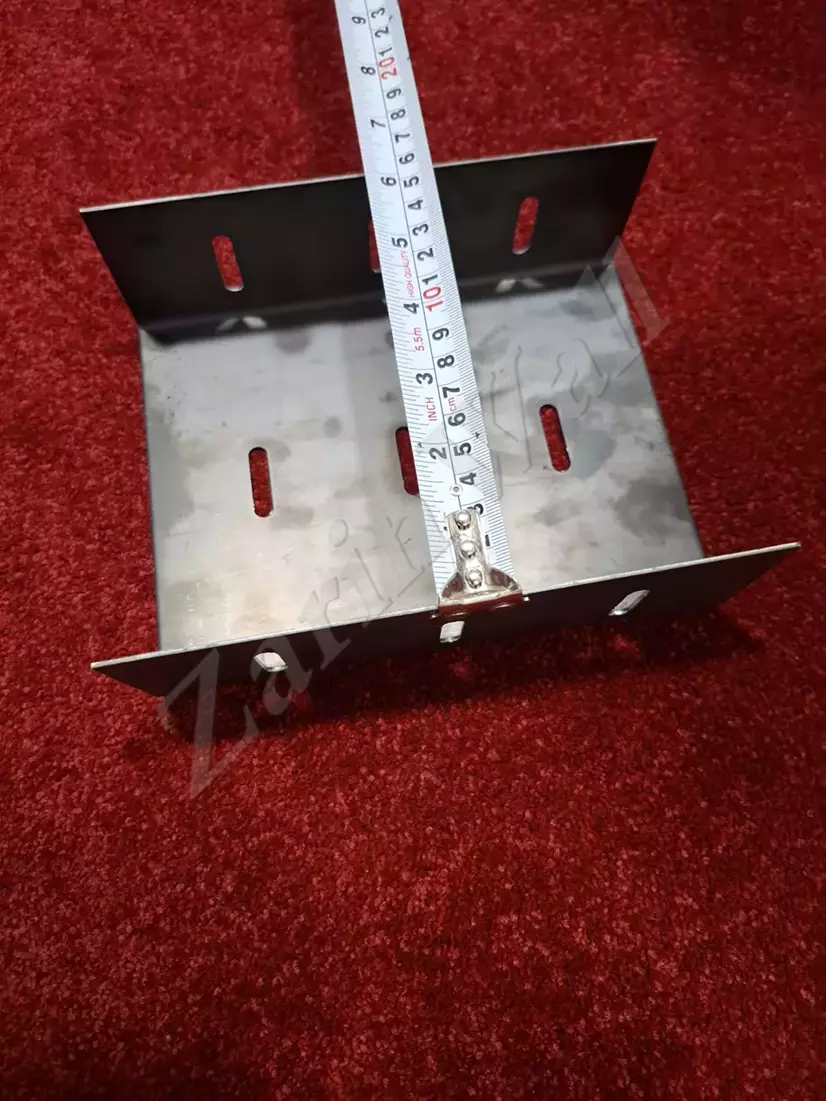

4. مشخصات فنی ناودانی منقطع (والپست نوین)
- ضخامت ورق: 2 میلیمتر
- ابعاد بال: 70 میلیمتر
- طول استاندارد: 15، 20، 30 و 40 سانتیمتر (امکان سفارشی‌سازی موجود است)
- جنس ورق: فولاد ST37 تولیدی فولاد مبارکه اصفهان
- نوع سوراخ‌ها: لوبیایی برای اتصال مفصلی
- پوشش: امکان تولید با پوشش زضد زنگ بنا به سفارش مشتری
طراحی سوراخ‌های لوبیایی، باعث اتصال مفصلی میلگرد بستر به ناودانی شده و انعطاف‌پذیری دیوار را تضمین می‌کند.
5. روش اجرای والپست منقطع پانچ دار

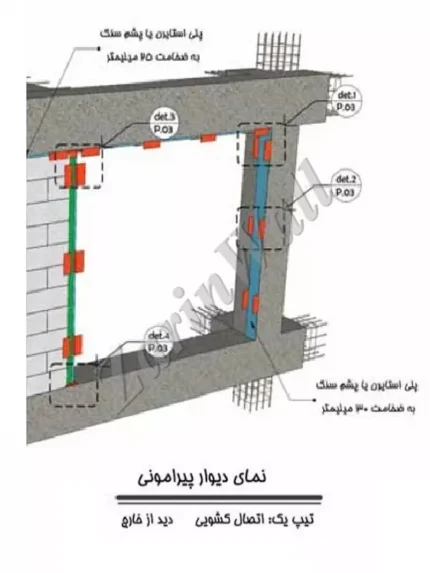

اتصال دیوار به عضو قائم سازه‌ای: یکی از بهترین روش‌ها برای مهار دیوار به سازه، استفاده از اتصال کشویی است. این روش شامل نصب ناودانی‌های سردنورد شده فولادی در طرفین دیوار است که به عضو قائم سازه‌ای متصل می‌شوند.
اتصال دیوار به زیر سقف: برای اتصال دیوار به سقف، از مهارهای لغزشی استفاده می‌شود که امکان جابجایی دیوار در صفحه را فراهم می‌کند. در این روش، حداقل فاصله بالای دیوار تا زیر سقف برابر با مقدار بیشتر از 25 میلیمتر یا حداکثر خیز درازمدت سقف در نظر گرفته می‌شود. مهار دیوار در بالا با استفاده از والپست منقطع پانچ دار یا قطعات مشابه انجام می‌شود، بدون اینکه به دیوار یا وادار پیچ، میخ یا جوش شود.
این فرایند به تیر بالای دیوار اجازه می‌دهد آزادانه حرکت کند، بدون اینکه به دیوار نیرو وارد کند. لازم به ذکر است که در برخی پروژه‌ها به‌جای والپست منقطع پانچ دار سقفی، از میلگرد بستر استفاده می‌شود.
6. الزامات آیین‌نامه‌ای
طبق مقررات پیوست ششم آیین‌نامه 2800 زلزله، استفاده از والپست در تمامی دیوارهای داخلی و خارجی الزامی است. این آیین‌نامه تأکید دارد که:
- درز انقطاع باید در اطراف دیوار رعایت شود و با موادی مانند پشم سنگ یا یونولیت پر شود.
- اتصالات دیوار به اسکلت و سقف نباید مستقیم باشد تا امکان حرکت درون صفحه فراهم شود.
- تعداد و محل نصب والپست‌ها بر اساس سطح اهمیت سازه، ارتفاع طبقه و نوع دیوار محاسبه شود.
همچنین، نشریه 819 مرکز تحقیقات راه، مسکن و شهرسازی راهنمایی‌های لازم برای طراحی و نصب والپست‌های منقطع را ارائه کرده است.
7. مقایسه با روش‌های قدیمی
- نبشی‌کشی: این روش اگرچه در گذشته رایج بود، اما به دلیل عملکرد ضعیف در برابر زلزله و هزینه‌های بالا، امروزه منسوخ شده است.
- ناودانی یکپارچه: این روش از نظر ایمنی مناسب است، اما هزینه بالای ورق فولادی استفاده از آن را محدود کرده است.
- ناودانی منقطع: با طراحی مدرن و مقرون‌به‌صرفه، این سیستم توانسته هزینه‌ها را تا 50 درصد کاهش داده و عملکرد بهتری نسبت به روش‌های قبلی ارائه دهد.
8. نتیجه‌گیری
ناودانی منقطع پانچدار یا والپست منقطع، راه‌حلی جامع برای افزایش ایمنی و کارایی دیوارهای غیرسازه‌ای است. این سیستم با رعایت کامل استانداردهای مقررات ملی ساختمان و کاهش هزینه‌ها، انتخابی هوشمندانه برای مقاوم‌سازی دیوارها محسوب می‌شود.
برای مشاوره و خرید ناودانی منقطع پانچدار ، می‌توانید با کارشناسان زرین وال تماس بگیرید و از کیفیت و خدماتی مطابق با استانداردهای ملی بهره‌مند شوید. با استفاده از این محصول، ایمنی و طول عمر سازه خود را تضمین کنید.
